E150R Työasennot

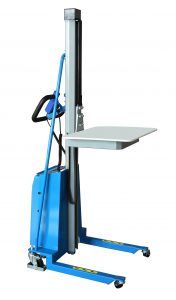

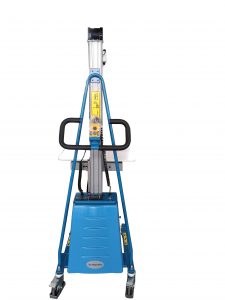

The Features of Work Positioner

  • All these optional standard accessories are available in various special versions.
  • E type is also available in an AISI 304 stainless steel version for use in sterilised areas or food sectors.
  • Powerful motor, battery 12Ah &20Ah. A range of highly maneuverable, lightweight lifts, designed to take the strain out of any lifting job ground level to over shoulder height.
  • Ideal for use in narrow aisles and confined spaces. Perfect for all applications from pharmaceutical to catering, from packing line to food processing, from warehouse to office, kitchens, laboratories, retail outlets and son on.

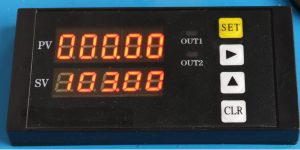

  • Weighing system is also opptional.
  • E series automatic electronic overload protection system ensures safety. maintance free and sealed batteries, automatic charger.

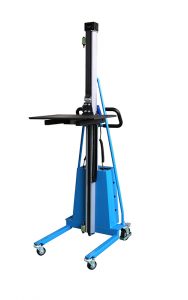

Sähkökäyttöisessä pinoamistrukissa on mallit E100R, E150R, E180N, E250N, E300N, ja työasennot ovat myös painovaa'oilla, kuten mallit E100W, E150W, E180W, E250W, E300W.



Videoesitys:

SpecificationOther AttachementOperation Guide
i-hissi nro1551507155150815515091551510155150515515061551511
MalliM100RM200RE100RE150RE180NE250NE300N
TyyppimanuaalinenSähköinen
kapasiteettikg (lb).100(220)200(440)100(220)150(330)180(396)250(550)300(660)
Max.ForkHeight mm (.)1500(60)1700(67)1500(60)1500/1800(60/70)
Min.ForkHeight mm (.)130(5.1)
Alustan koko mm (.)470x600(18.5x23.6)480x610(18.9x24)470x600(18.5x23.6)
Kokonaiskoko mm (.)840x600x1830

(33.1x23.6x72)

870x600x1920

(34.3x23.6x75.5)

870x600x1990

(34.3x23.6x78.3)

870x600x1790

(34.3x23.6x70.5)

870x740x1920(2220)

(33.5x29.1x75.5(86.6))

Akku mm (.)24V / 12Ah24V20Ah
Nettopainokg (lb).50(110)60(132)66(145.2)63(138.6)85(187)90(198)105(231)



Pikavaihdettavat liitteet saatavana: Alusta voidaan vaihtaa pallosiirtoyksikköön, rullatasoon, V-lohkoon tai karaan, haarukkakoukulla ja jopa puristimeen.

Työasennusvalmistajana i-Lift tarjoaa myös sähköisiä pinoamislaitteita, punnitsevia työasentajan manuaalisia työasennuslaitteiden työasennuslaitteita, manuaalisia hydraulisia pinoamislaitteita, kevyt pinoamislaitteita, korkean nostolaitteen sähköpinoajia ja niin edelleen.



Operation Guide of Electric Work Positioner

1) Hissi: Siirtymä-, lastaus- ja purkutoiminnot.

1.1 Lukitse kuorma-autot ennen tavaroiden lastaamista ja purkamista mistä tahansa korkeudesta.

1.2Huoleudu kuorman tasaisuudesta kuormitettaessa ja purettaessa; taipuneita kuormia ei aina arvioida.

1.3 Mainitse, etteivät menetä tasapainoa yksipuolisesta purkamisesta, ettei vaarallisissa tapauksissa.

1.4 Kun hissiä on tarpeen siirtää keskeneräisen purkamisen yhteydessä, huolehdi niiden purjehduksissa olevien jumalien yhtenäisyydestä.

1.5 Laske sähköisen työasentajan alusta alimpaan asentoon, kun kuormattu hissi liikkuu, turvallisuuden varmistamiseksi.

2) Hissi: Kiipeily- ja laskeutumisoperaatio

2.1Varmista pysähtyä oikeaan kohtaan ja varmista tarvittava toimintatila, kun hissi aikoo kasata tai ottaa tavaroita tietyltä korkeudelta.

2.2Lukitse pyörät ja kytke virta päälle.

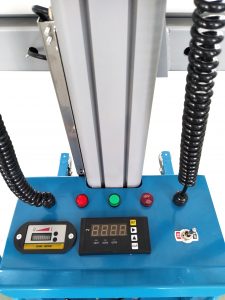

2.3Paina paneelin YLÖS-painiketta, lava kiipeää tasaisesti tarvittavaan korkeuteen ja vapauta sitten painike, lava pysyy paikallaan ja ei saa luistaa. Liikkuva käsiohjauspaneeli on käyttäjälle kätevä tarkkailla ja käyttää eri asennoissa.

2.4 Noudata tarkasti hissin käyttöä koskevia määräyksiä, kun tavarat on nostettu purkamista tai paaluttamista varten tarvittavaan korkeuteen.

2.5 Noudata tarkasti hissin käyttöä koskevia määräyksiä, kun nostat tavaroita mailasta.

2.6 Kun olet purkanut lastin tietyltä korkeudelta, paina SOWN-painiketta, jotta kori laskee tasaisesti; ja ALAS-painike voidaan vapauttaa millä tahansa tarvittavalla korkeudella, kun lavan tulee pysähtyä laskeutumasta, jotta hissi voi suorittaa uuden työn samassa paikassa, mutta eri korkeudella.

2.7 Hissi on suunniteltu toimimaan ylikuormitussuojaus. Aina kun kuorma ylitti 25% nimelliskapasiteetista, lavaa ei saa nostaa, hissi ei saa suorittaa ylösnousemusta, laskua ja ajoneuvon siirtymistä koskevia töitä.

2.8 Sähköinen työasentolaitehissi on suunniteltu toimimaan pienitehoisella suojauksella. Jos kennon teho ei riitä töihin kuormatun nousun ja laskun aikana, äänimerkki piippaa 50 sekunnin ajan hälytyksessä jatkuvasti ja katkaisee sitten virtapiirin automaattisesti merkkivalon syttyessä (käyttäjän on laskettava lava alimpaan asentoon tänä aikana); hissi on suojattu ja kiipeilyä tai laskeutumista ei voida käyttää, vaikka virta olisi edelleen kytketty.

3) solu

3.1Hissin tehoksi valitaan erittäin suorituskykyinen, huoltovapaa suljettu happaman lyijyn varastointikenno. Sille on ominaista alhainen purkauskyky, turvallinen, helppo asennus ja vaihto = yli, ja sitä voidaan käyttää ympäristön lämpötila-alueella -15ºC ~ 50ºC.

3.2Solun työikä on suuresti riippuvainen oikeasta käytöstä. Kennon käyttöikä on lyhennettävä huomattavasti, kun sitä käytetään toistuvasti alhaisen jännitteen olosuhteissa, ja jopa polttaa ohjauselementin. Tämän huomioon ottaen hissi on suunniteltu toimimaan matalajännitesuojauksena sähköohjauksen osassa. Kun hissi toimii matalalla jännitteellä nousemaan tai laskemaan, summeri antaa äänimerkin 50 sekunnin ajan jatkuvasti ja katkaise sitten virransyöttö. Operaattorin on ladattava solu ajoissa.

4) Laturi

4.1 Suorituskykyinen laturi toimitetaan yhdessä hissin kanssa, jotta kenno voi olla chares missä tahansa kätevässä päätelaitteessa. Varmista, että paikallisverkon jännite vastaa laturin tulojännitettä.

4.2Kun lataus kytketään pois hissivoimalla, kytke laturin lähdetappi ja virtaliittimen pistorasia, laturin lähteen virran punainen merkkivalo syttyy, kun taas latauksen tilan vihreä merkkivalo palaa, eli kenno on vain lataustilassa ; ja kun vihreä osoitin häipyy, se tarkoittaa, että solu on latautunut täyteen. Latausjakso kestää yleensä 10–12 tuntia.

4.3Shall the charged cell show low voltage status during heavy duty job, probably the cell is damaged or the charger is in trouble. Warning Use only on plain and smooth floor. Don’t overload, ensure load uniformity. Pay special attention when heavily loaded. Buzzer beeps to alarm cell low, charge in time or the cell shall be damaged. Ensure that the input voltage of the charger complies with local power net voltage.

Tämä sähköhissisarja on helppo käsitellä, turvallinen ja luotettava, automaattinen ja työvoiman säästävä pienellä mutta tehokkaalla ja huoltovapaalla solun virransyötöllä, luotettavalla pienikokoisella moottoriketjulla, korkean suorituskyvyn paneeliohjauksella; siirrettävät sähköiset painikkeet ohjaavat lavan tai muun lisälaitteen liikkeitä ylös- tai alaspäin. Tätä Work Positioner -sarjaa käytetään pääasiassa tavaroiden siirtoon, nousuun tai paaluttamiseen tai tavaroiden poistoon ja siirtoon tietyllä korkeudella tasaisella ja sileällä lattialla. Kaunis ulkonäkö, korkean intensiteetin alumiiniseosnapa, kätevä ja siirrettävä sähköinen ohjaus, automaattinen ja työvoiman säästäminen tekevät hisseistä laajan käytön. Erityisesti useiden lisävarusteiden kokoonpano ja huoltolaatuinen alusta tekevät hisseistä erityisen soveltuvia siirtymävaiheessa. pienet pylväsmuotoiset työkappaleet, kuten pakkausmateriaalien painotaloissa, supermarketeissa, hotelleissa ja muissa
